KTD-RM 直线位移传感器 浏览数:


可替代LVDT差动变压式位移传感器,本产品可接受客户特殊定制

一、原理及用途:

KTD-RM 系列位移传感器(替代LVDT)是基于电位器原理。通过改变电压改变电阻(电压与电阻成正比),位移变化量与输出电讯号(电压或电流)变化量呈精密线性关系,可以直接把机械变化量转变为标准电讯号供给电脑数据采集或PLC进行过程控制。

KTD-RM系列产品是将导电塑料基板安装在一个不锈钢管里,具有较强的抗干扰能力。该系列产品具有行程大、精度高、稳定性好、安装使用方便等优点。是位移、距离、伸长、移动、厚度、振动、膨胀、液位、压缩、应变等物理量的检测和分析的有力工具。

KTD-RM系列位移传感器广泛应用于航天、航空、电力、石油化工、机械、军工、纺织、汽车、煤炭、地震监测、高等院校及科研院所等领域,既可以与仪表配套使用,也可以单独使用。

二、技术指标及型号:

KTD-RM位移传感器
1、极高线性准确度0.1%
2、特长寿命: 2000万次
3、灵敏度漂移:零点:0.01(%/℃)满度:0.025(%/℃)
4、负载阻抗:20KΩ
5、工作温度:-40℃+125℃标准
6、无断解像度.
7、绝佳重复性<±0.013mm
8、供电电压:可选5VDC  10VDC 12VDC  15VDC  24VDC
9、信号输出:电压:0~5V  0~10V  电流:4~20mA
10、有效行程规格(mm):15、25、50、75   机械行程(mm):有效行程+7mm(每端缓冲3.5mm)
11、电阻(KΩ±20%):1 KΩ(15~25mm有效行程);5 KΩ(50~75mm有效行程);
12、最大工作速度:5m/s;

三、安装及使用方法:

回弹式位移传感器可以水平安装,也可垂直安装,首先将传感器壳体放在参照物(基准)的安装支架孔里,使传感器拉杆和被测物移动的方向保持一致,根据传感器的量程,估算大致的间隙,然后用螺母将拉杆和被测物固定起来,通上电源等传感器稳定下来,再慢慢的移动传感器壳体,使传感器的输出零位对应于被测物机械零位,然后将传感器壳体夹紧(不可松动),安装好就可以通过计算机数据采集对被测验物的位移进行检测或监测或PLC进行系统控制,回弹式位移传感器和拉杆式位移传感器安装基本相似。

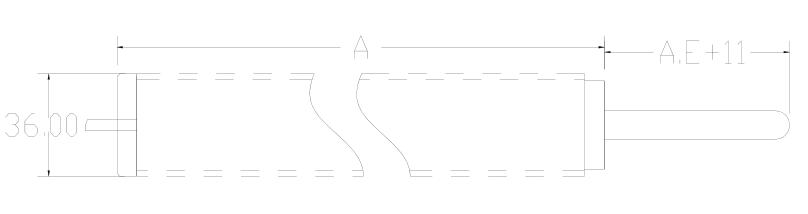

四、尺寸图及电气连接方式:
采用电缆连接,接线见下图:






、订货须知:

首先将位移传感器的量程确定下来,根据使用情况可以适当放一点余量,并将零点方向在定货中注明,再根据系统的误差要求选择适当的测量精度,另外请务必告之供电电压,我们可供选择的供电方式有:5VDC  10VDC  12VDC  15VDC  24VDC  ,输出方式:电压:0~5V  0~10V 输出电流 4~20mA,如果您要进行动态测量,请把机械频率的范围在定货中列出来。如果系统需要在高压场合中使用,我们可以采用先进的全不绣钢密封焊接,耐高压0-30MPa,对温度要求比较高,我厂的位移传感器经过特殊工艺处理可以在-40℃—+120℃环境中正常工作。


、使用注意事项:
1、安装传感器时注意别让铁芯和测杆受大的测向力而造成变形弯曲,否则会严重影响测杆活动的灵活性。传感器的壳体是高导磁材料,应避免趺落和受撞击。
2、传感器测杆(头)应与被测物移动方向保持一致,同心度要好。回弹式位移传感器与被测物的接触面应具有一定光洁度的平面上,凹凸不平会影响测量精度。
3、传感器的有效工作区段一般都在测杆活动区的中间部分。测杆在全部伸出和全压缩的附近区段,均非有效工作区。安装传感器时应调节(挪动)传感器壳体,根据量程估算大致的间隙。 使位移在预定的变化范围内,也可以用数字电压表对准电气零位,然后进行检测。
4、外接的“正、负”电源建议采用线性电源。若用开关电源,信号输出中的杂波(干扰)电压会明显增大。
5、若发现测杆受灰尘或油污粘连而造成活动发涩,请用酒精棉擦拭、清洁测杆,但传感器请不可随意折卸,以免损坏或降低测量精度。
