MN-YL5X系列通用型压力传感器/变送器 浏览数:

适用领域:


○ 轻工、机械、冶金
○ 液压、气动检测控制系统
○ 工业自动化与过程控制
○ 恒压供水
○ 食品、医药
○ 石化、环保



一、简介
MN-YL5X系列通用压力传感器/变送器,接管嘴采用不锈钢材质或铝质合金,具有很强的抗腐蚀性和长期稳定性。传感器在宽温度范围内进行了温度补偿,保证了传感器的技术指标。有多种压力接口螺纹形式和接线方式(标准型防水接头引出屏蔽电缆型、赫斯曼接头引出型、航空插接头引出型、快速接头引出型)能最大限度的满足客户需要。广泛应用于气/液压力测控系统、工业设备、医疗设备、制冷设备、恒压供水、过程控制等领域。MN-YL5X系列包括MN-YL5S、MN-YL5A、MN-YL5C、MN-YL5P四个系列,详见选型表。
可选用LED或LCD现场显示模块、或HART协议板、或RS485板。可选配我公司研发生产的各种测控仪表或电路模块。

二、技术指标
    量    程:-0.1~200MPa;
    精    度:0.1% FS、0.25% FS、0.5% FS、1.0 % FS 可选;
   供电电压:传感器:+5~12VDC; 变送器:+24VDC、+12VDC、+5VDC
   输出信号:传感器:1mV/V;变送器:0/0.5/1.0-4.0/4.5/5.0/10.0V (三线制),4-20mA(两/三线制);
   负载能力(变送器):电流型 ≤500W; 电压型 ≥100KW;
   零点误差:±0.5% FS;
   满度误差:±1.0% FS;
   补偿温度:-10°C~70°C;
   工作环境:-20°C~75°C,≤85%RH;
   储存环境:-40°C~85°C,≤95%RH;
  安全过载能力:150%;
  极限过载能力:250%;
 温度漂移:0.03%FS/°C;
  长期稳定性:£0.2%FS/年;
外壳材料:316不锈钢;
    注:除非特别说明,所有参数指标在25°C测取。

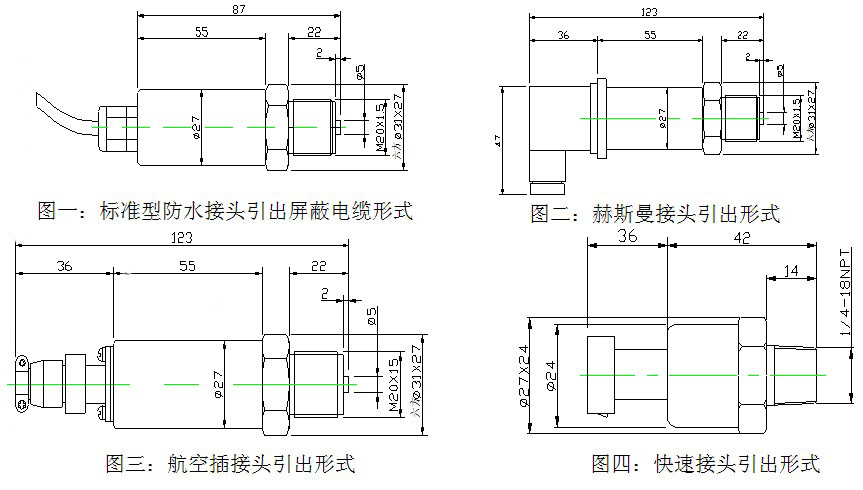

三、外形尺寸图(仅供参考,以实物为准)



外型尺寸图







四、电气接线
 4.1 压力传感器
     红/2#:激励(电源)正E+;黑/4#:激励(电源)负E-;绿/1#:信号输出正S+;白/3#:信号输出负S-;
     灰/5#:电缆屏蔽
4.2 压力变送器
    4.2.1 4-20mA两线制电流:红/1#:电源正E+;绿/2#:输出电流Iout。
    4.2.2 三线制电流或电压:红/1#:电源正E+;黑/2#:电源地GND;绿/3#:输出电流Iout或电压Vout。

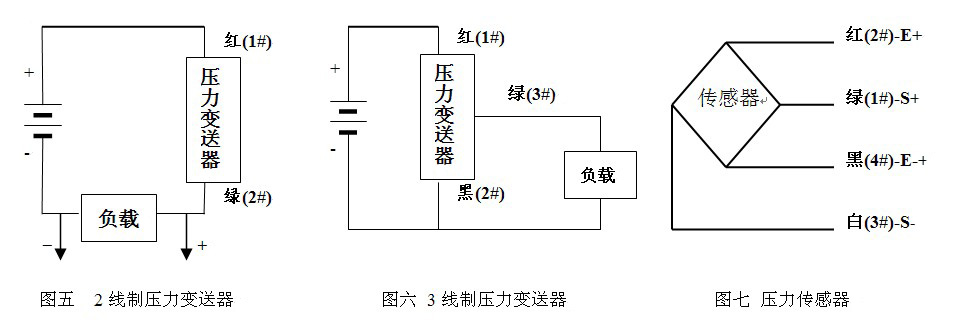

4.3 接线示意图



拉线示鼂图

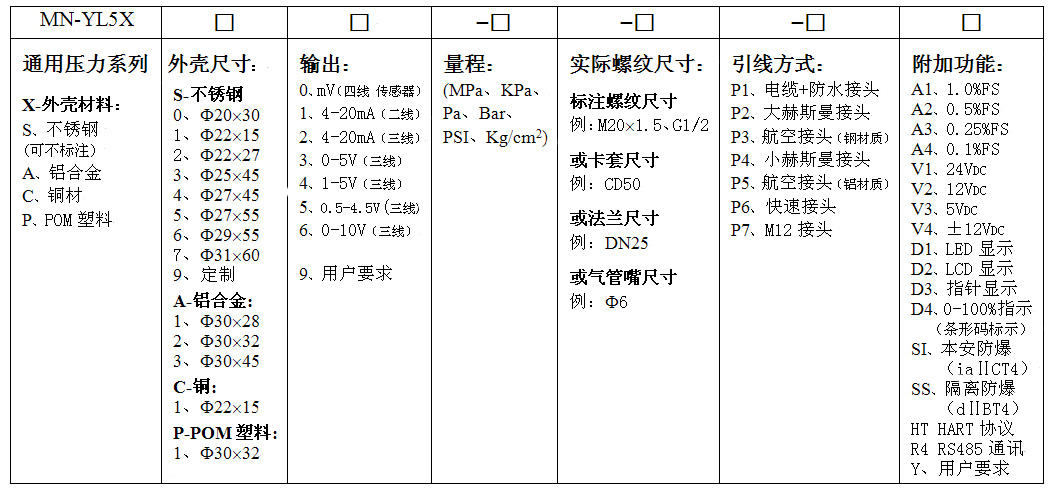

五、选型





选型举例
★ MN-YL556-60MPa-M20´1.5-P3A2V1 -- VP压力变送器:量程0-60MPa,不锈钢材质,壳体尺寸F27´55,输出0—10V(3线制), 压力接口是M20x1.5,电气连接为航空接头,精度0.5%FS,电源24VDC

★ MN-YL551-2.5MPa-DN25-P2A3V1D1 -- VP 压力变送器:量程0-2.5MPa,不锈钢材质,壳体尺寸F27´55,输出4-20mA (2线制), 压力接是法兰DN25,电气连接为进口大赫斯曼接头,精度0.25%FS,电源24VDC, LED数码管显示。

★ MN-YL520-20MPa- M20´1.5-P1A4 -- VP 压力传感器:量程0-20MPa,不锈钢材质,壳体尺寸F22´27,压力接口是M20x1.5,mV输出,电气连接为直接引出线带防水接头, 0.1%精度。


注:如对外形尺寸和技术参数有特殊要求的,请来电来函洽谈。
