MNGL-608传感器信号输入隔离器 浏览数:


MNGL-608 传感器信号输入隔离器,将输入的传感器信号经隔离转换成所需标准过程信号输出至控制系统或其它智能仪表。解决工业现场干扰及信号转换匹配问题,
输出信号可接入数显仪、PLC、变频器等设备。


产品特点,

采用表贴工艺及厚膜集成技术
模块化表芯设计,带零点和満度调整
隔离与变送一体,
高品质进口元器件;低功耗、低温漂、高精度
体积小巧,标准DIN35导轨安装,方便快捷

输入信号 传感器阻值信号
输出阻抗 电压型≥10KΩ;电流型≤550Ω
精  度 ±0.1~0.2%F.S
温度系数 <30ppm/℃
环境温度 -20℃-+75℃
环境温度 0-95%RH(无冷凝)
绝缘电阻 电源/输入/输出 ≥100MΩ
绝缘强度 电源/输入/输出之间1500VAC/分
频率响应 ≤2000HZ
电    源 24VDC±10% 或 12VDC±10%
外形尺寸 长×宽×高=98×25×41mm
整机重量 约100g
安装导轨 DIN35
消耗功率 <2W




















      型    号       说 明
MNGL-608         (一入一出)电阻值变送器


输入信号
  1   0-500Ω
  2   0-1KΩ
  3   0-2KΩ
  4   0-3KΩ
  5   0-5KΩ
  6   0-10KΩ
  7   其它(如0-20KΩ)


输出信号
  1   0-5V
  2   0-10V
  3   1-5V
  4   0-10mA
  5   0-20mA
  6   4-20mA
  7     +5V

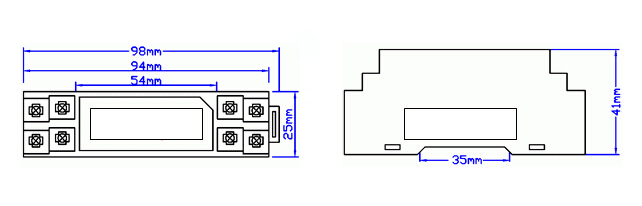

外型尺寸:
