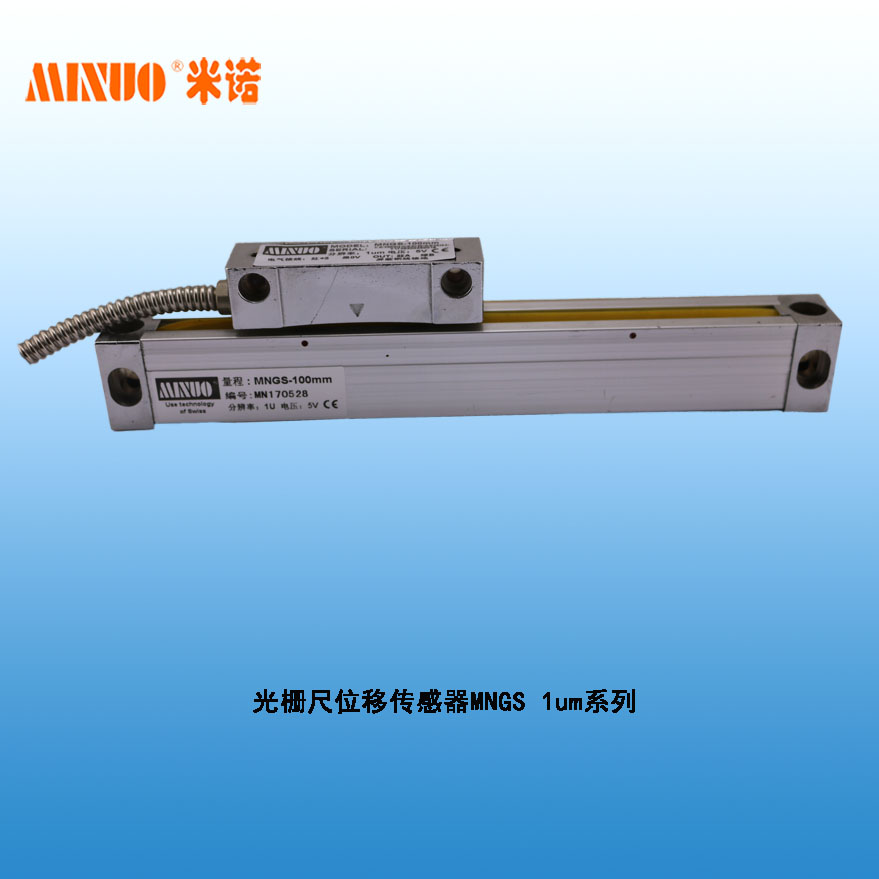

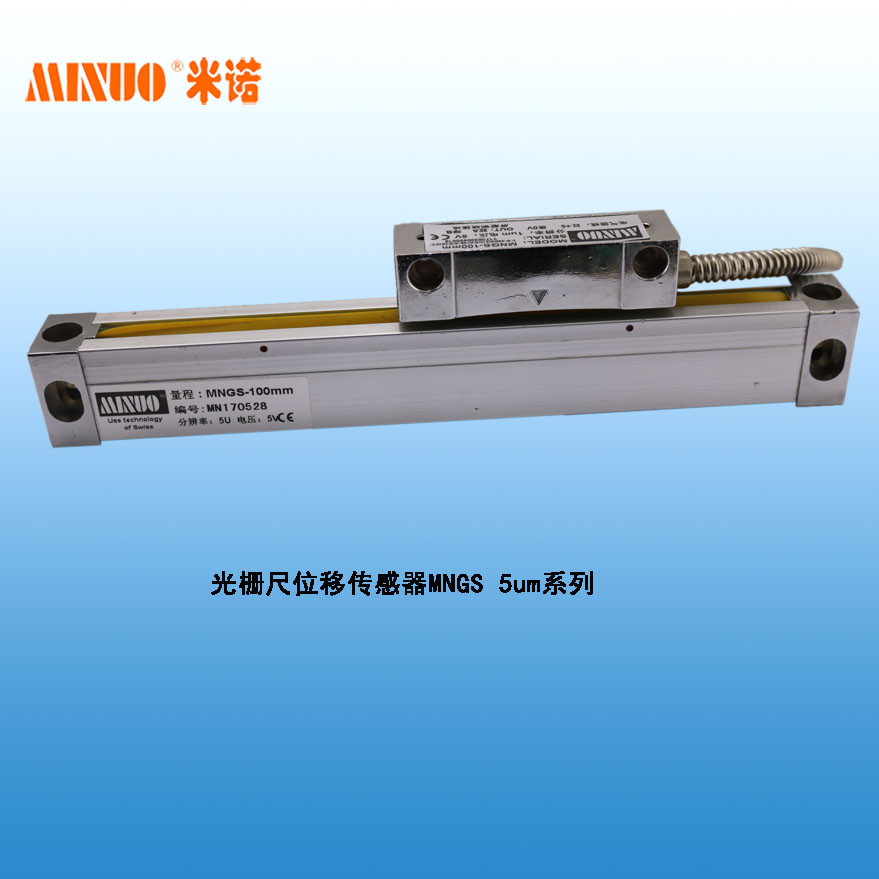

MN系列封闭式机床用光栅尺 浏览数:

适用设备:铣床、磨床、车床、火花机、线切割、镗床等通用设备

MN系列光栅尺技术规格
量测范围 MN5R/52R MN1R/12R   量测范围:100-1000mm
量测精度:±8μm/m
量测基准:光栅周期:20um(0.020mm)光学玻璃尺
光学测量系统:透射式红外线光学测量系统,红外线波长:880mm
反应速度:60M/min
读数头滑动系统:垂直式五轴承
输出信号:TTL/EIA422A(RS-422)
信号传达周期:4μm
讯号线长度:2.6M
供应电压:DC 5V±5%
密封保护:DIN 40050 IP55
工作温度:0°-50

100 MN5R100 MN1R100
150 MN5R150 MN1R150
200 MN5R200 MN1R200
250 MN5R250 MN1R250
300 MN5R300 MN1R300
350 MN5R350 MN1R350
400 MN5R400 MN1R400
450 MN5R450 MN1R450
500 MN5R500 MN1R500
550 MN5R550 MN1R550
600 MN5R600 MN1R600
650 MN5R650 MN1R650
700 MN5R700 MN1R700
750 MN5R750 MN1R750
800 MN5R800 MN1R800
850 MN5R850 MN1R850
900 MN5R900 MN1R900
950 MN5R950 MN1R950
1000 MN5R1000 MN1R1000

【双层防护胶封设计】
采用最新开发的耐油、高弹性及抗老化胶封,由工程师们精心设计最佳闭合角度和最适合的软硬度,保证最佳的密封性能和最少的摩擦阻力。
MINUO系列光学式电子尺的输出讯号均为数字式讯号,提供 TTL 和工业标准的 RS-422-A 接口输出标准供用户选择,用户可按自已的成本要求,
电源驱动要求和抗干扰要求,选择最适合的接口标准

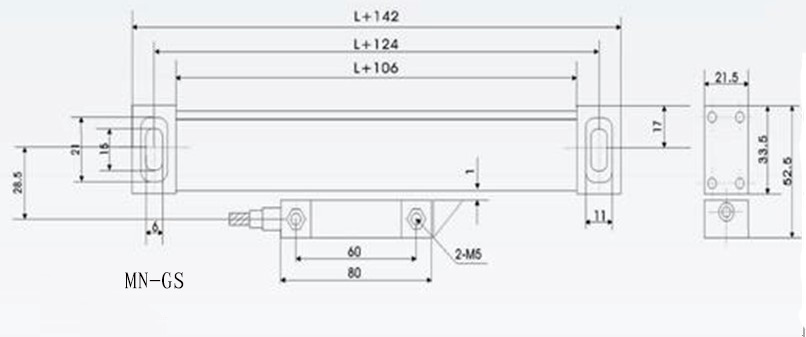

光栅尺图纸
