大型光栅尺 浏览数:

MNGS-L

一、光栅尺参数:






                     小   尺                      中    尺                       大  尺
型号 MNGS-S-1 MNGS-S-5 MNGS-M-1 MNGS-M-5 MNGS-L-1 MNGS-L-5
光栅栅距 20UM(0.020mm),10UM(0.010mm)
光栅测量系统 透射式红外光学测量系统,红外线波长:880nm
读数头滚动系统 垂直式五轴承滚动系统 45°五轴承滚动系统
分辨率 1UM 5UM 1UM 5UM 1UM 5UM
有效行程 50-1000MM 1100-3000MM
精确度UM
长度

50-500 ±3UM ±6UM ±3UM ±6UM ±3UM ±6UM
550-1000 ±3UM ±10UM ±6UM ±10UM ±6UM ±10UM
1100-1500         ±30UM
1600-2000 ±50UM
2100-3000 ±80UM




型号 GCS系列
重复 ±1UM ±5UM ±1UM ±5UM ±1UM ±5UM
工作速度 >20M/MIN(1UM)       >60M/MIN(5UM)
工作
电压
 5V±5%DC    12V±5%DC
工作
环境
 温度0-50    湿度≤90(20±5°)
输出讯号 TTL   EIA-422-A(RS-422)   ~1VPP



测量范围: 1000mm~3000mm
分辨率分为:1um(0.001mm)、5um(0.005mm)
单向重复精度:2um(0.002mm)
反向重复精度 3um(0.003mm)
栅距:0.02mm   栅线:50线对/mm
反应速度: 120m/min(0.005mm)    20m/min(0.001mm)
工作温度:0-45℃
存储温度:-20℃-70℃
输 出  讯 号: TTL 、EIA-422-A
供 应  电 压: DC 5V ±5%
电缆线长:2.5米 (可加长)
读数头滚动系统: 0M-1M 垂直式五轴承滚动系统
                          1M-3M     45°五轴承滚动系统
光学测量系统: 透射式红外线光测量系统,红外线波长880nm


二、产品尺寸图:

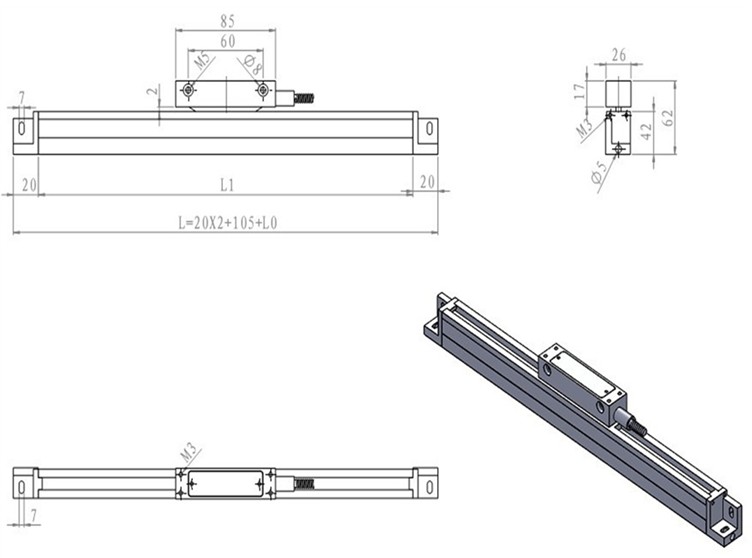

大型光栅尺产品尺寸图
