长行程弹簧自复位电子尺KTW-R 浏览数:


特长寿命:可达一亿次
顺滑低噪音输出的导电塑料轨
线性准确度<+0.1%
重复性<+0.013%mm
解像度:infinite无断
紧密的结构适用于严峻的考验,适用范围包括工业及程式控制。
可连接PLC,单片机或数显表
可用电压:DC 0-10V (24V可订制)
操作温度:-40℃--+125℃
防水防尘能力:IP60

特殊情况下,可用作分电位器上的最大电流为4-20mA

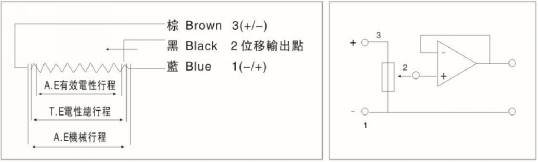

拉线图:


说明:
  自复式直线位移传感器是在拉杆式直线位移传感器的基础上,增加了拉杆的自动回复功能。
1.当受到向内压的外力时,拉杆向内移动;
2.当外力消失时,拉杆又回复到原始的位置。
3.弹簧自动复位装置安装在传感器内部,故外形尺寸不变。原始状态下,随动杆伸致最外,故外形尺寸保持原来不变。 也可以采用在拉杆上增加弹簧的方法,达到自回复的效果。

直线位移传感器:适用于注塑机、吹瓶机、液压机、鞋机、砖机、砌垛机、陶瓷机械、列车轨距监测、橡胶机、轮胎硫化机、压延机、五金机械(监控模具厚度变化和平衡)、皮革机械、比例阀、长行程钻管机、弹簧机械、木工机械、板材设备、印刷机械(刷辊运动、裁纸等)、钢厂轧辊调节、机械手、自动门(列车及大厅)、裁床(裁钢管、木板、线材等)、桥梁监测、煤炭设备(掘进机、坑道支架、塌方监测等)、地质监测(如:塌方、溃堤)。

 KTW-R微型自复式位移传感器可以任意方向安装,首先将传感器壳体放在参照物(基准)的安装支架孔里,使传感器壳体和被测物移动的方向保持一致,根据传感器的量程,估算大致的间隙,然后用镙母将拉杆和被测物固定起来,通上电源等传感器稳定下来,再慢慢的移动传感器壳体,使传感器的输出零位对应于被测物机械零位,然后将传感器壳体夹紧(不可松动),安装好就可以通过计算机数据采集对被测物的位移进行检测或监测,连接PLC可进行系统控制.
