MNXSA智能数显表
浏览数：
基本性能：
**配接电子尺（电位器式位移传感器），电涡流位移传感器等。
**0.2级精度，测控速度每秒10次，显示范围1999－9999（五位数显可特制）
**面板按键及开关量输入置零功能。
**基本型、功能型两种可选择的面板形式。
**8段折线修正功能。
**可选配1－4点报警输出，包括测量值上限、测量值下限、偏差上限、偏差下限，偏差绝对值五种基本报警方式和与五种基本报警方式对应的五种待机报警方式。
（待机报警方式：指仪表通电时即使处于报警区域也不报警，当测量值进入不报警区域后建立待机条件，此后正常报警）。
**4种可选配的外供电源。
**可选配通讯、变送和打印功能
选型说明
| 内 容 | 代 码 及 说 明 | |||||||||||||
| MNXSA | 0.2级测量精度；每秒10次测控速度 | |||||||||||||
| 外形尺寸 | AH | 160*80*125mm 横式 开孔尺寸：152*76 | ||||||||||||
| AS | 80*160*125mm 竖式 开孔尺寸：76*152 | |||||||||||||
| B | 96*96*112mm 开孔尺寸：92*92 | |||||||||||||
| CH | 96*48*112mm 横式 开孔尺寸：92*45 | |||||||||||||
| CS | 48*96*112mm 竖式 开孔尺寸：45*92 | |||||||||||||
| D | 72*72*112mm 开孔尺寸：68*68 | |||||||||||||

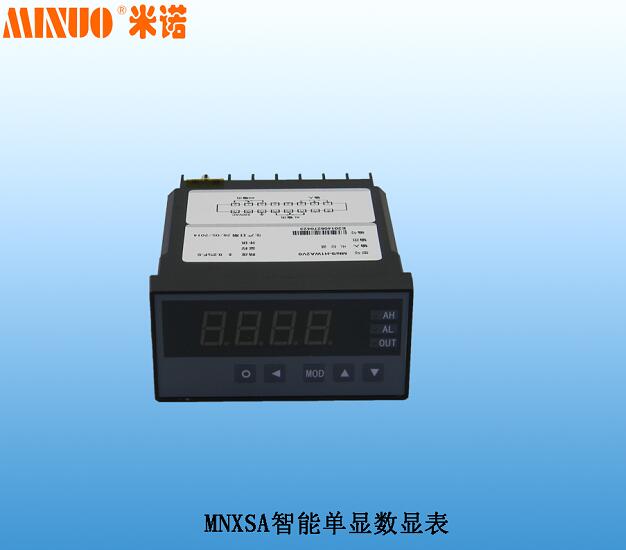

| 面板规格 | 1 | 基本型 4位LED | ||||||||||||

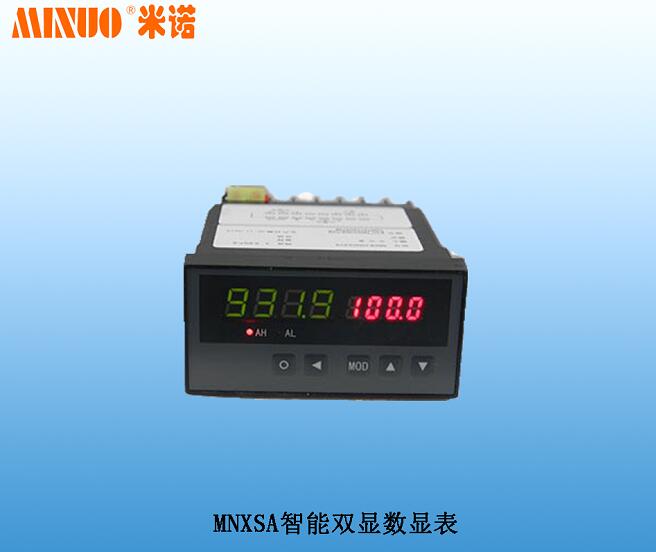

| 2 | 功能型 4位LED+4位LED(设定值显示) | |||||||||||||
|
输入信号 （其它输入信号，订货时说明） |
I | 直流电流（4-20）mA;(0-10)mA; (0-20)mA | ||||||||||||
| V | 直流电压(0-5)V; (1-5)V | |||||||||||||
| W | 电位器(500欧~10K欧) | |||||||||||||
| 接点输入(选件) | K | 1点外部开关量输入,用于置零 | ||||||||||||
|
报警(1-4点)(选件) (250V AC/3A,阻性负载) |
T1-T4 | T3、T4限AH、AS、B | ||||||||||||
|
变送输出（选件） （分辨率:1/3000;负载能力:600欧姆） |
A1 | 电流输出（4－20）mA、(0-10)mA、(0-20)mA | ||||||||||||
| A2 | 电压输出（1－5）V、（0－5）V | |||||||||||||
| A3 | 电压输出（0－10）V | |||||||||||||
|
外供电源（选件） (输入信号为W(电位器)时不需要外供电源) |
B1 | 24V±5% 50mA以下 | ||||||||||||
| B1G | 24V±5% 100mA以下 | |||||||||||||
| B2 | 12V±5% 50mA以下 | |||||||||||||
| B2G | 12V±5% 100mA以下 | |||||||||||||
|
通讯（选件） (通讯速率:2400,4800,9600,19200) (通讯地址:0-99) |
M1 | modbus-RTU协议 RS232 | ||||||||||||
| M2 | modbus-RTU协议 RS485 | |||||||||||||
| 打印接口(选件) | P | |||||||||||||
| 电源规格 | V0 | 100-240V AC 50/60 Hz | ||||||||||||
| V1 | 10-24V AC 50/60Hz;10-24V DC | |||||||||||||
