WDA angle sensor sensitive high-performance integrated magnetic, using ono-contact magnetic signal sending characteristics, with the micro-processing(micro-computer) intelligent signal processing made full scale of the new generation of 360°(option for 90°, 180°)and a programmable selected measuring range of the angle sensors. The sensor has high resolution and good temperature stability advangages, cost-effective excellent.
Main Features
● Non-contact, no noise, high sensitivity and reproducibility, close to infinite rotational life, high-frequency response characteristics;
● Environmental applicability, can be used for water, oil, steam, dust, high and low temperature, shock and vibration harsh industrial environments;
● 360°absolute position measurement, well alternative to optical encoders, rotary changing transformers and conductive                    plasitic potentiometers

Series code		WDA
Parameters	Test Condition	Data Sheet			Unit
		Min.	Typical	Max.
Supply voltage	—	12	12	24	V
Current consumption	—	—	10	16	mA
Measure angle	—	360			Degree
FS Output	—	0.02	V/2（中点）	V可调（5≤V≤12）	±0.01V
Temp of Storage	—	-55		150	℃
Temp of Application	—	Commercial Grade 0～55	technical grade —20～80	military device	℃
				—40～125
Middle T.C.	—40℃＜TA＜80℃	≤ ±5mV			FS
End T.C.	—	Commercial Grade 1%	technical grade 0.5%	military device 0.5%	FS
Resolution	equivalent 4096 grads	0.087			Degree
Linearity	—	0.1%（≤60°）	±0.2%(≤150°)	±0.2%（≥150°）	FS
Protection class	IP67
Connection	shield wire,teflon wire;  brown: + blue: - black: output
Remarks	Low output voltage can not reach absolute 0V, the lowest 0.05V;There is 1 ° of the
	nonlinear zone between 0 ° and 360 °during 0 ~ 360 ° circle measuring. Recommend
	use 5 ° ~ 355 °measurement range to ensure the output signal linearity.

Naming rule:          360-------------------- rotar angle
                     V/A-------------------V: voltage output/A: current output

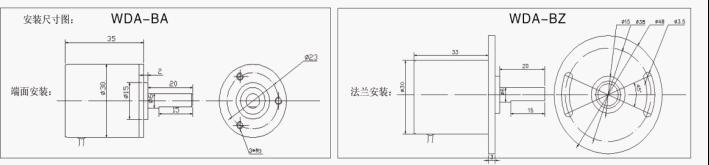

                     BA/BZ----------------BA: end face installation /BZ: flange mounting
                     WDA----------------- rotary sensor
